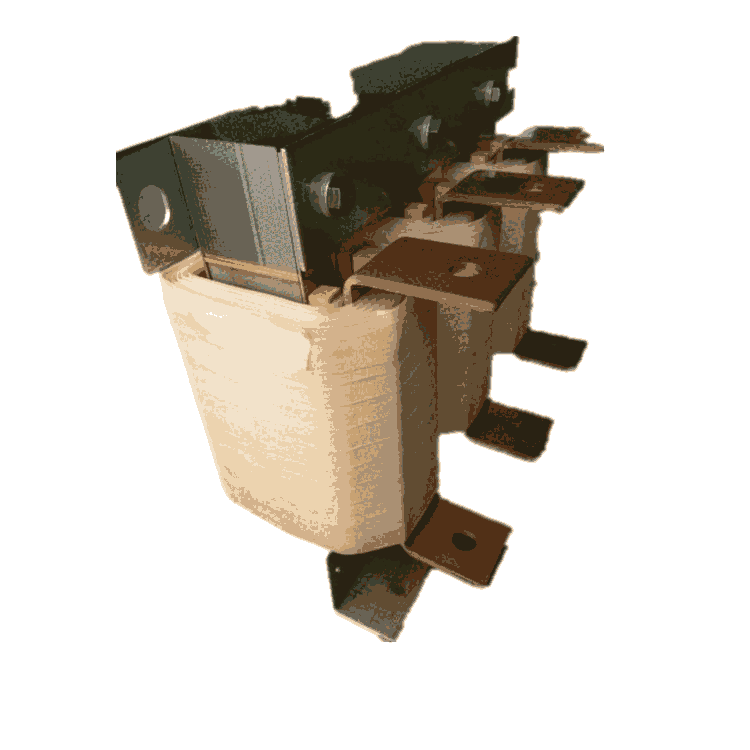

山東魯杯SFL-0290諧波電抗器采用鍍錫銅管端子

有的靜止補償裝置中甚至取消了TSC回路，完全由固定電容器組(簡稱FC)代替。

這樣為了保持靜止補償裝置具有連續平滑的無功功率和電壓調節特性，就需要加大并聯電抗器的總?cè)萘俊?span>

因此，電抗器的用量將越來越大。 串聯在電容器回路中的阻尼電抗器除起到前面所敘述的限制涌流和高次諧波的作用外，也起 到了無功補償?shù)淖饔谩?span>

3、電抗器在變頻器上的作用

（1）輸入電抗器的作用

用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷，有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。

（2）輸出電抗器的作用

輸出電抗器主要作用是補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻礙，有效抑制dv/dt.減低高頻漏電流，起到保護變頻器，減小設備噪聲的作用。電容器在補償功率的時候，往往會受到諧波電壓和諧波電流的沖擊，造成電容器損壞和功率因數降低，為此，需要在補償?shù)臅r(shí)候進行諧波處理。

（3）直流電抗器的作用

直流電抗器接在變頻系統的直流整流環節與逆變環節之間，主要用途是將疊加在直流電流上的交流分量限定在某一規定值，保持整流電流連續，減小電流脈充值，使逆變環節運行更穩定及改善變頻的功率因數。
