頻敏變阻器BP4-25010/07140允許連續起動三次  山東魯杯

一、概述

   輕載起動型用于空壓機、冷凍機、機床、抽風機等，重載起動型用于球磨機、破碎機、皮帶機等

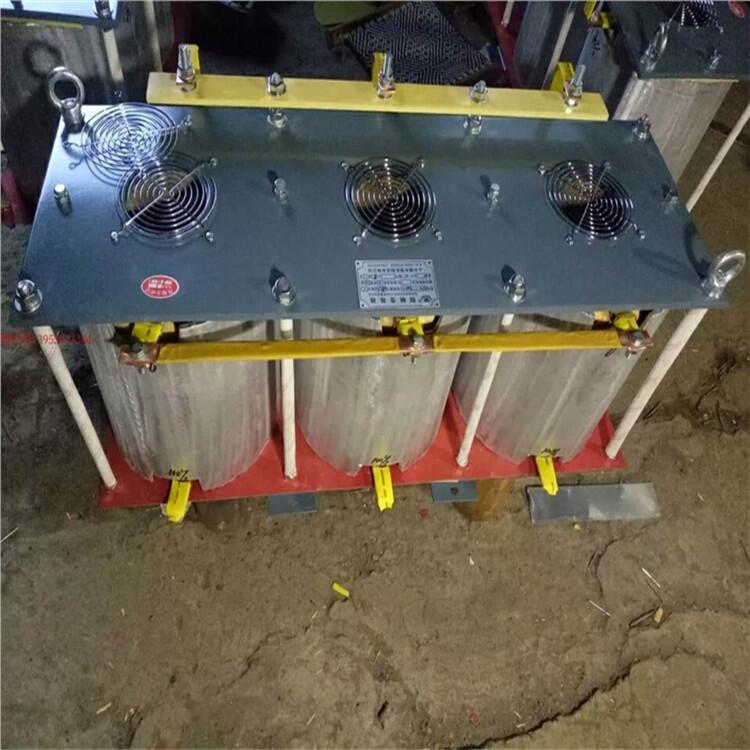

頻敏變阻器是一個損耗很大 的電抗器，其鐵芯采用厚鋼管，鋼管外裝有線圈，即輕載BP4系列頻敏變阻器適用于三相交流50HZ，容量14至1000kW的繞線型電動機，接于電動機轉子回路中，作為偶爾起動用。本系列頻敏變阻器分輕載起動和重載起動兩種 。對重載起動變阻器在線圈外加套鋁管，鋁管為二次短路線圈，它具有提高功率因數和增大起動轉矩的作用。

BP4G頻敏變阻器起動性能
a）負載系數為0.7-1.0
b）起動力矩倍數為1.2
c）起動電流與切除電流之比，小于2.5倍額定電流
d）允許連續起動三次，但總起動時間不得超過90秒
BP4系列頻敏變阻器安裝、使用和調整
（一）安裝
（1）
（2）連接線應按電動機轉子額定電流選用相應截面的電纜線；
（3）試車前，應先對地測量絕緣電阻，如其值小于1MΩ時，則須先進行烘干處理方可使用。
（二）使用和調整
（1）電動機剛合閘說跳砸；起動電流太大，起動太快，對機械的沖擊過大，可改用較多匝數的抽頭。如繞組有幾組（幾臺）并聯，可拆掉一組，甚至改為串聯。
（2）合閘后電機不起動，起動電流太小，或雖起動，但穩定轉速不高，可調整線圈抽頭，改用較小匝數抽頭；如繞組有幾組串聯，可拆掉一組，甚至改為串聯，或把繞組由Y接法改為Δ接法。
（3）BP4頻敏變阻器抽頭為：零點、20%、90%、100%，出廠時接線接90%抽頭。

重載起動型用于球磨機、破碎機、磚廠、磚窯、碎石機、皮帶機等。頻敏變阻器是一個損耗很大的電抗器，其鐵芯柱采用厚鋼管，結鐵采用厚鋼板組成骨架作為導磁及感應產生渦流的機構，鋼管外裝有線圈，即輕載起動敏頻變阻器。頻敏變阻器(以下簡稱變阻器)適用于容量自22Kw、50Hz、三相交流繞線型異步電動機作為輕載及重輕載偶爾起動用(例如：水泵、空壓機、軋鋼機、空氣壓縮機等)，或重復 短期工作制起動用(如：容量自2.2Kw至125Kw的橋式吊車、升降臺、礦用傳遞帶等)。第2個數字的含義： 0： 無防護， 沒有專門的防護 1： 防滴， 垂直的滴水應不能直接進入電機內部 2： 15o防滴 ，與鉛垂線成15o角范圍內的滴水，應不能直接進入電機內部 3： 防淋水 ，與鉛垂線成60O角范圍內的淋水，應不能直接進入電機內部 4： 防 濺 ，任何方向的濺水對電機應無有害的影響 5： 防噴水，任何方向的噴水對電機應無有害的影響 6： 防海浪或強加噴水， 猛烈的海浪或強力的噴水對電機應無有害影響 7： 浸 水 ，電機在規定的壓力和時間下浸在水中，其進水量應無有害影響 8： 潛 水 ，電機在規定的壓力下長時間浸在水中，其進水量應無有害影響 電機應用中最常用的防護等級
